Jak sejsmika i akustyka pomagają ocenić nośność podłoża przed drogą lub mostem

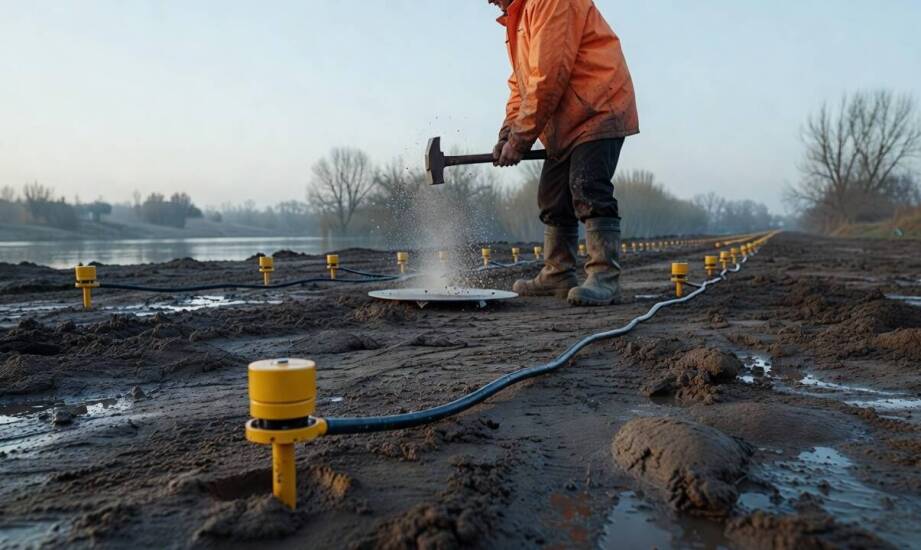

Projektant dróg lub mostów często dysponuje zaledwie ogólnym zarysem warstw geologicznych. Dane te pochodzą zazwyczaj z archiwalnych map terenowych lub wstępnych, szeroko rozstawionych wierceń punktowych. Taka wiedza rzadko wystarcza do podjęcia ostatecznych decyzji. Mimo posiadania przekrojów inżynier nie zawsze wie, jak konkretne podłoże zareaguje na obciążenie planowanej inwestycji pod ruchem ciężkich pojazdów lub samą konstrukcją nośną mostu. Z pomocą przychodzi sejsmika inżynierska oraz zaawansowane metody akustyczne. Obie technologie opierają się na zjawisku rozchodzenia się fal generowanych sztucznie w badanym gruncie. Analiza zachowania tych sygnałów pozwala ocenić sztywność oraz jednorodność podłoża na znacznie większym obszarze niż pojedyncze odwierty. Badanie daje w efekcie ciągły obraz sytuacji pod powierzchnią ziemi.

Analiza prędkości fal ujawnia strefy osłabienia podłoża

Zrozumienie budowy ośrodka geologicznego wymaga precyzyjnego pomiaru czasu przejścia sygnału. Prędkości fal P w zakresie od 406 do 659 m/s wskazują na luźne, słabo zagęszczone warstwy o niskiej sztywności. Z kolei wartości osiągające od 1378 do 1885 m/s odpowiadają znacznie bardziej zwartym i nośnym osadom, na przykład utworom żwirowo-piaszczystym. Tomografia refrakcyjna oraz powierzchniowa metoda MASW rejestrują te różnice na długich, ciągłych profilach. Dzięki temu badacze wykrywają ukryte nasypy o zmiennej gęstości oraz niebezpieczne nieciągłości głównych warstw nośnych. Powiązanie prędkości fali z modułem ścinania gruntu daje inżynierom konkretne dane liczbowe. Szczegółowa analiza prędkości i stopnia tłumienia fal ujawnia strefy osłabienia, które mogą w przyszłości prowadzić do nierównomiernego osiadania konstrukcji. Zebrane informacje powszechnie wykorzystuje się przy planowaniu tras szybkiego ruchu i skomplikowanych przepraw mostowych. Projektanci mogą dzięki nim dokładnie wskazać fragmenty podłoża wymagające ostrożniejszego podejścia. Wynikiem analizy bywa decyzja o konieczności głębokiego wzmocnienia podbudowy lub nawet całkowitej zmianie lokalizacji betonowych podpór.

Ograniczenia danych sejsmicznych i metody uzupełniające

Interpretacja wyników napotyka pewne bariery środowiskowe, o których należy pamiętać podczas projektowania kampanii badawczej. Wilgotność oraz naturalne zagęszczenie gruntu silnie wpływają na ostateczną czytelność zbieranych danych. Obecność wody w porach gruntowych zmienia prędkość propagacji sygnału i wyraźnie zwiększa jego tłumienie. W warunkach silnie zmiennego uwodnienia terenu spada pewność poprawnej interpretacji parametrów sztywności i nośności. Z tego powodu pomiary falowe rzadko funkcjonują jako jedyne źródło wiedzy o obszarze inwestycji. Badania sprężystości podłoża muszą być uzupełniane georadarem lub klasycznymi wierceniami kontrolnymi, gdyż każda z tych technik bada inne właściwości fizyczne gruntu. Pomiary falowe dostarczają informacji o mechanice mas ziemnych na większej głębokości. Georadar mapuje z kolei bardzo precyzyjnie płytkie struktury, granice warstw oraz obiekty infrastruktury podziemnej. Firma GEO-RADAR Anna Groffik z Wilczyc koło Wrocławia w ramach swojej działalności wykonuje bezinwazyjne badania georadarem GPR. Zebrane w ten sposób dane świetnie uzupełniają ocenę parametrów sprężystości w dużych projektach drogowych.

Zestawienie różnych technik pomiarowych daje pełny obraz sytuacji geotechnicznej przed rozpoczęciem prac ziemnych. Analiza właściwości sprężystych ośrodka okazuje się najbardziej użyteczna w miejscach budzących największe wątpliwości. Chodzi o sytuacje, gdzie trzeba rozstrzygnąć dylematy na etapie wczesnej koncepcji. Otrzymane profile pozwalają upewnić się, czy podłoże jest wystarczająco jednorodne i nośne, by bezpiecznie rozwijać główny projekt budowlany. Wczesne wykrycie anomalii gruntowych chroni inwestorów przed ryzykiem nadmiernych deformacji nawierzchni. Kompleksowe rozpoznanie terenu pozwala uniknąć konieczności prowadzenia kosztownych i skomplikowanych napraw już po oddaniu drogi lub mostu do użytku.
